KLMs Biztonsági Lidar
KLMs Biztonsági Lidar
Normál ár
€1.828,97 EUR
Normál ár
Akciós ár
€1.828,97 EUR
Egységár
/
/
Nem sikerült betölteni az átvehetőségi adatokat
Termékleírás
A KLM biztonsági LiDAR egy elektromosan érzékeny védelmi eszköz (ESPE).
Impulzusos lézeres távolságmérés elvén alapul. A rendszer kétdimenziós területvédelmet biztosít, 276°-os szkennelési szöggel és 4 m sugarú körrel (18%-os visszaverődés mellett) forgó szkenneléssel. Támogatja a funkcionális biztonsági kimenetet és a mérési kimenetet is, így egyszerre szolgálja a biztonságos akadálykikerülést és a pontos mérést.
Jellemzők
- Magas szintű biztonsági tanúsítványok: SIL2, PL d, Type 3, TÜV Rheinland által tanúsítva, megfelel az IEC 61508, ISO 13849 és IEC 61496 szabványoknak.
- Stabil mérési pontosság: A teljesítményt nem befolyásolja a célpont visszaverő képességének változása, stabil és megbízható eredményt nyújt különböző alkalmazási környezetekben.
- Rugalmas védelmi zónák: Statikus és dinamikus bemeneti átalakítást támogat, akár 64 konfigurálható védelmi zónával, amelyek komplex és változó alkalmazási környezethez igazíthatók.
- Lépcsőzetes ablak kialakítás: Az egyedi szerkezet minimalizálja a szennyeződés felhalmozódását, csökkentve a karbantartási igényt és meghosszabbítva a karbantartási ciklusokat.
- Haladó munkamód: A rendszer lehetővé teszi a radar működését PA módban (Védelmi Terület + Riasztás 1 + Riasztás 2) vagy PP módban (Védelmi Zóna 1 + Védelmi Zóna 2), így különböző védelmi igényeket támogat.

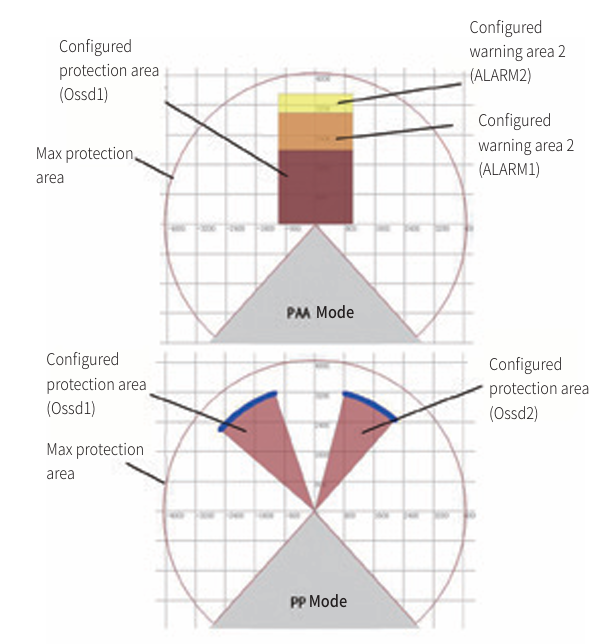

Működési Mód
A radar észlelési területe az alkalmazás szoftverén keresztül konfigurálható PA vagy PP módban, hogy megfeleljen a különböző védelmi igényeknek:
- PA vagy PP módban akár 64 különböző alakú területcsoport konfigurálható.
- A felhasználók területcsoportokat rendelhetnek specifikus megfigyelési esetekhez, és feltételeket definiálhatnak az egyes területcsoportok védelmének aktiválásához.
- A régiócsoportok közötti váltást statikus vezérlő bemenettel, dinamikus vezérlő bemenettel vagy kontúrfelismerési bemenettel lehet végrehajtani, egyedileg vagy kombinációban.
Műszaki Paraméterek
| Kategória | Paraméter |
|---|---|
| Biztonsági Paraméterek | |
| Típus | 3. típus (IEC 61496) |
| Biztonsági Integritási Szint | SIL 2 (IEC 61508) |
| Kategória | 3. kategória (ISO 13849-1) |
| Teljesítményszint | PL d (ISO 13849-1) |
| Veszélyes meghibásodás átlagos óránkénti aránya | 1.67 × 10⁻⁸ |
| Hiba esetén biztonsági állapot | Legalább az egyik OSSD kikapcsolt állapotban van |
| Érzékelési Paraméterek | |
| Lézerfényforrás | Hullámhossz: 905 nm, 1. osztályú lézertermék |
| Szkennelési szögtartomány | 276° (–48°～228°) |
| Maximális védelmi sugár | 4 m @ 1.8% visszaverődés |
| Maximális érzékelési távolság | 50 m @ 90% visszaverődés |
| Szögfelbontás | 0.12° |
| Szkennelési ciklusidő | 40 ms |
| Többszörös mintavétel | 2~16 |
| Válaszidő | Alapértelmezett érték: 100 ms (konfigurálható) |
| Minimális érzékelhető objektum | 70 mm @ a védett terület maximális sugaránál |
| Tűréshatár (TZ) | 65 mm |
| Kiegészítő kiterjesztési távolság (ZR) | 350 mm (visszaverődés okozta mérési hiba) |
| Elektromos Paraméterek és Interfészek | |
| Üzemi feszültség | DC 24V ± 20% |
| Fogyasztás | < 10W (nincs terhelés a kimeneti végen) |
| Biztonsági kimenet (OSSD1) | PNP × 2 (BE állapot: max Iout = 200 mA, Vout ≥ Vcc - 2V, KI állapot: Iout < 1 mA, Vout < 2V) |
| Túláramvédelem, kapacitív terhelés ≤ 100 nF | |
| Védett állapotban BE, ha nincs objektum, és KI, ha van objektum vagy hiba | |
| Bemeneti interfészek | Összesen 8 bemenet, konfigurálható statikus vagy dinamikus bemenetként |
| Statikus bemenet: Magas szint 24V (11V-28V), Alacsony szint 0V (<2V), mintavételi idő: 10 ms | |
| Dinamikus bemenet: Magas szint 24V (11V-28V), Alacsony szint 0V (<2V), frekvencia < 100 kHz | |
| Encoder típus: Kettős csatorna, 90° fáziseltérés | |
| Univerzális I/O interfész | 4 összesen; konfigurálható statikus bemenetként, riasztási kimenetként vagy OSSD2 kimenetként |
| Statikus bemenet: Magas szint 24V (11V-28V), Alacsony szint 0V (<2V), mintavételi idő: 10 ms | |
| Riasztási kimenet: PNP (BE állapot: max Iout = 200 mA, Vout ≥ Vcc - 2V, KI állapot: Iout < 1 mA, Vout < 2V) | |
| Megengedett kábelellenállás | ≤ 4 Ω |
| Adatkimeneti interfész | Ethernet |
| Konfigurációs interfész | microUSB |
| Bekapcsolási idő | Tipikus érték: 10 s |
| Mechanikai Paraméterek | |
| Méretek | 80 × 90 × 75 mm |
| Kábelhossz | ≤ 1 m |
| Környezeti Paraméterek | |
| Környezeti hőmérséklet | Üzemi: -10℃～50℃, Tárolási: -40℃～70℃, dér- és kondenzációmentes |
| Környezeti páratartalom | Üzemi: 35%RH～85%RH, Tárolási: 35%RH～95%RH |
| Fényinterferencia elleni védelem | 80000 Lux |
| Rezgésállóság | Frekvencia: 10Hz～55Hz, 1 oktáv/perc, Amplitúdó: 0.35 mm /1g, 20 rezgés az X, Y és Z irányban |
| Frekvencia: 5Hz～200Hz, Amplitúdó: 1.5 mm /0.5g, 10 rezgés az X, Y és Z irányban | |
| Ütközésállóság | Gyorsulás: 10g, Impulzus időtartama: 16 ms, 1000 ütközés az X, Y, Z irányban |
| Gyorsulás: 5g, Impulzus időtartama: 16 ms, 3 ütközés az X, Y, Z irányban | |
| Védelmi szint | IP65 |
